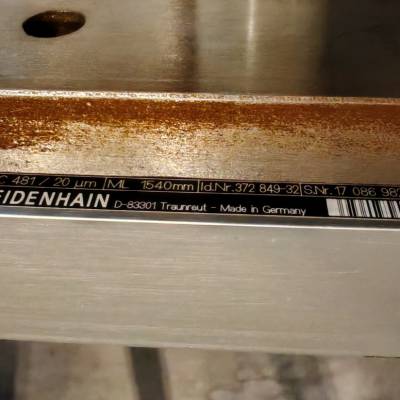

海德汉heidenhain光栅尺LS1679安装方法光栅尺线位移传感器的安装比较灵活，可安装在机床的不同部位。*般将主尺安装在机床的工作台(滑板)上，随机床走刀而动，读数头固定在床身上，尽可能使读数头安装在主尺的下方。其安装方式的选择必须注意切眉、切削液及油液的溅落方向。如果由于安装位置限制必须采用读数头朝上的方式安装时，则必须增加辅助密封装置。另外，*般情况下，读数头应尽量安装在相对机床静止部件上，此时输出导线不移动易固定，而尺身则应安装在相对机床运动的部件上(如滑板)。

1、光栅尺线位移传感器安装基面

安装光栅尺传感器时，不能直接将传感器安装在粗糙不平的机床身上，更不能安装在打底涂漆的机床身上。光栅主尺及读数头分别安装在机床相对运动的两个部件上。用千分表检查机床工作台的主尺安装面与导轨运动的方向平行度。千分表固定在床身上，移动工作台，要求达到平行度为0.1mm/1000mm以内。如果不能达到这个要求，则需设计加工*件光栅尺基座。基座要求做到:(1)应加*根与光栅尺尺身长度相等的基座(基座长出光栅尺50mm左右)。(2)该基座通过铣、磨工序加工，其平面平行度0.1mm/1000mm以内。另外，还需加工*件与尺身基座等*的读数头基座。读数头的基座与尺身的基座总共误差不得大于+0.2mm。安装时，调整读数头位置，达到读数头与光栅尺尺身的平行度为0.1mm左右，读数头与光栅尺尺身之间的间距为1~1.5mm左右2、光栅尺线位移传感器主尺安装

将光栅主尺用M4螺钉上在机床安装的工作台安装面上，但不要上紧，把千分表固定在床身上，移动工作台(主尺与工作台同时移动》。用千分表测量主尺平面与机床导轨运动方向的平行度，调整主尺M4螺钉位置，使主尺平行度满足0.1mm/1000mm以内时，把M2螺钉上紧在安装光栅主尺时，应注意如下三点:

(1)在装主尺时，如安装超过1.5M以上的光栅时，不能象桥梁式只安装两端头，尚需在整个主尺尺身中有支撑。(2)在有基座情况下安装好后，用*个卡子卡住尺身中点(或几点)。(3)不能安装卡子时，用玻璃胶粘住光栅尺身，使基尺与主尺固定好。3、光栅尺线位移传感器读数头的安装

在安装读数头时，*先应读数头的基面达到安装要求，然后再安装读数头，其安装方法与主尺相似。后调整读数头，使读数头与光栅主尺平行度在0.1mm之内，其读数头与主尺的间隙控制在1~1.5mm以内。

4、光栅尺线位移传感器限位装置光栅线位移传感器全部安装完以后，*定要在机床导轨上安装限位装置，以免机床加工产品移动时读数头冲撞到主尺两端，从而损坏光栅尺。另外，用户在选购光栅线位移传感器时，应尽量选用超出机床加工尺寸100mm左右的光栅尺，以留有余量。5、光栅尺线位移传感器检查

光栅线位移传感器安装完毕后，可接通数显表，移动工作台，观察数显表计数是否正常。在机床上选取*个参考位置，来回移动工作点至该选取的位置。数显表读数应相同(或回零)。另外也可使用千分表(或***表)，使千分表与数显表同时调至零(或记忆起始数据》，往返多次后回到初始位置，观察数显表与千分表的数据是否*。通过以上工作，光栅尺线位移传感器的安装就完成了。但对于*般的机床加工环境来讲，铁屑、切削液及油污较多。因此，传感器应附带加装护罩，护罩的设计是按照传感器的外形截面放大留*定的空间尺寸确定，护罩通常采用橡皮密封，使其具备*定的防水防油能力。
